淺談 GB/T31467.3-2015 新能源鋰電池安全性要求與測試方法技術要求
隨著電動汽車的普及，不僅其應用范圍和數量不斷擴大，單只電池的能量也越來
越高。而不斷爆出的鋰電池安全事故，也使得人們越來越關注鋰電池的安全性。
針對電動汽車用電池安全性，以前一直依據 QC743 和 QC744 這兩個行業標準，
但這些標準要求并不是國標，故由全國汽車標準化技術委員會組織起草，于 2015
年 5 月 15 日發布。
現針對新標準的要求整理一些設備要求及規格：
蓄電池包和蓄電池系統的測試項目
序號 | 測試項目 | 適用范圍 | 試驗方法章條號 |
|
|
|
|
1 | 振動試驗 | 蓄電池包或系統 | 7.1.1 |
|
| 蓄電池包或系統的電子裝置 | 7.1.2 |
2 | 機械沖擊 | 蓄電池包或系統 | 7.2 |
|
|
|
|
3 | 跌落 | 蓄電池包或系統 | 7.3 |
4 | 翻轉 | 蓄電池包或系統 | 7.4 |
5 | 模擬碰撞 | 蓄電池包或系統 | 7.5 |
6 | 擠壓 | 蓄電池包或系統 | 7.6 |
7 | 溫度沖擊 | 蓄電池包或系統 | 7.7 |
8 | 濕熱循環 | 蓄電池包或系統 | 7.8 |
|
|
|
|
9 | 海水浸泡 | 蓄電池包或系統 | 7.9 |
10 | 外部火燒 | 蓄電池包或系統 | 7.10 |
11 | 鹽霧 | 蓄電池包或系統 | 7.11 |
12 | 高海拔 | 蓄電池包或系統 | 7.12 |
13 | 過溫保護 | 蓄電池系統 | 7.13 |
14 | 短路保護 | 蓄電池系統 | 7.14 |
|
|
|
|
15 | 過充電保護 | 蓄電池系統 | 7.15 |
16 | 過放電保護 | 蓄電池系統 | 7.16 |
安全性測試要求如下：
1.振動
主要測試內容
a）振動測試在三個方向上進行，測試從 Z 軸開始，然后是 Y 軸，最后是 X 軸，測試過程參照 GB/T2423.56
b)每個方向的測試時間是 21H，如果測試對象是兩個，則可以減少到 15H，如果測試對象是
三個，則可以減少到 12H
C)測試過程中，監控測試對象內部最小監控單元的狀態，如電壓和溫度等
D）振動測試后，觀察 2H
序號 | 檢驗項 | 主要測試內容 |
| 參考設備及型號 | 參考圖片 |
|
|
|
|
|
|
|
| 目 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

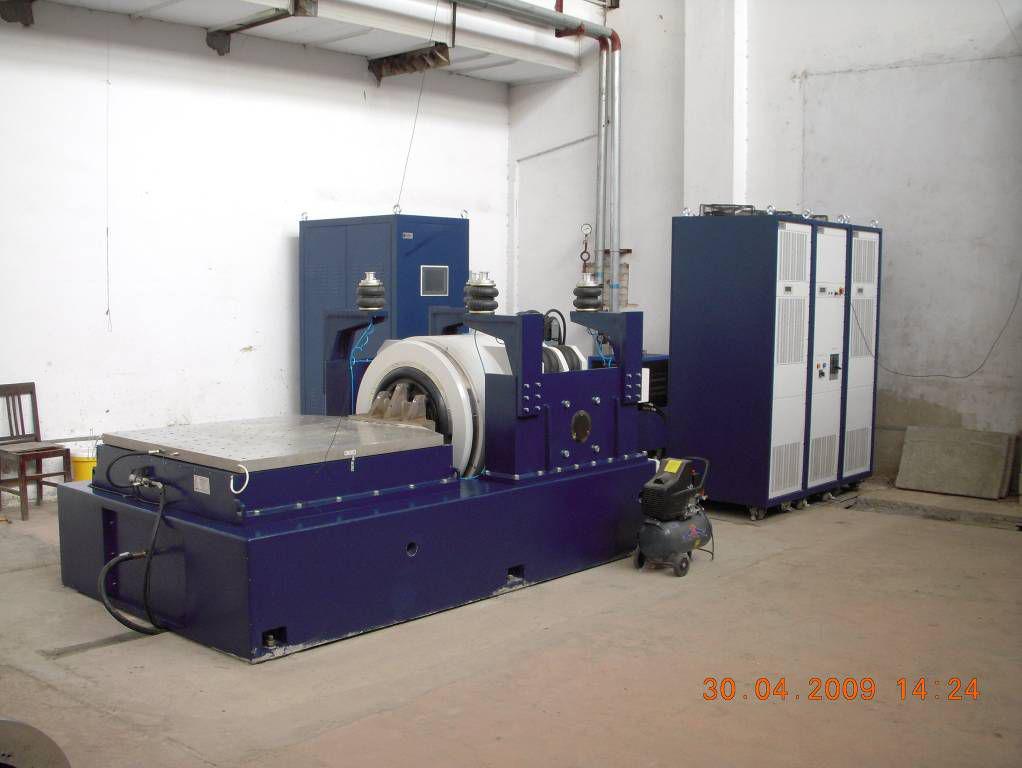

1 | 振動 | a）振動測試在三個方向上進行，測試 |
| 推力：3-35 噸 |
|
|
|
|
|
|
|
|
|
| 從 Z 軸開始，然后是 Y 軸，最后是 X |
| 載重：大于100T |
|
|
|
|
|
|
|
|
|
| 軸，測試過程參照 GB/T2423.56 |
|
|
|
|
|
|
|
|
|
|
|
| b)每個方向的測試時間是 21H，如果測 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 試對象是兩個，則可以減少到 15H，如 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 果測試對象是三個，則可以減少到 12H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| C)測試過程中，監控測試對象內部最小 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| - |
|
|
|
|
|
|
|
|
|
| 監控單元的狀態，如電壓和溫度等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| D）振動測試后，觀察 2H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

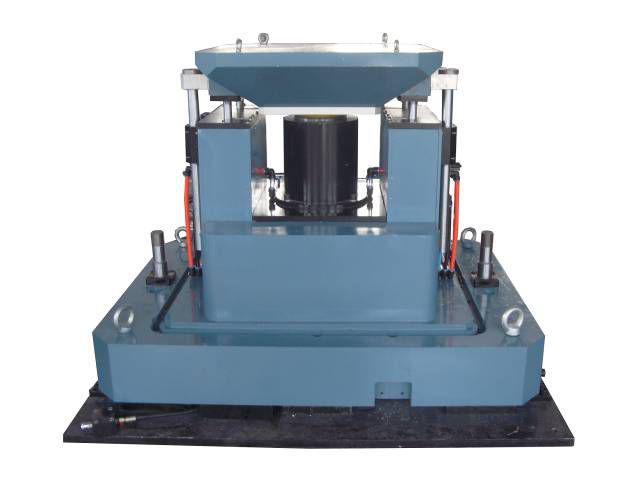

2 | 機械沖 | a)測試對象為蓄電池包或系統 |
|
|
|
|
|
|
|
|
|
|
| 擊 | B)對測試對象施加25g、15ms的半正弦 |
|
|
|
|
|
|
|
|
|
|
|
| 沖擊波形，Z軸方向沖擊3次，觀察2H |
|
|
|
|
|
|
|
|
|
|
|
| C）要求：蓄電池包或系統無泄漏、外 |
|
|
|
|
|
|
|
|
|
|
|
| 殼破裂、著火或爆炸等現象。試驗后的 |
|
|
|
|
|
|
|
|
|
|
|
| 絕緣電阻值不小于100Ω/V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 | 跌落 | a)測試對象為蓄電池包或系統 |
|
|
|
|
|
|
|
|
|
|
|
| B)測試對象以實際維修或者安裝過程 |
|
|
|
|
|
|
|
|
|
|
|
| 中最可能跌落的方向，若無法確定最可 |
|
|
|
|
|
|
|
|
|
|
|
| 能跌落的方向，則沿 Z 軸方向，從 1M |
|
|
|
|
|
|
|
|
|
|
|
| 的高度處自由跌落到水泥地面上，觀察 |
|
|
|
|
|
|
|
|
|
|
|
| 2H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 | 翻轉 | A)測試對象為蓄電池包或系統 |
|
|
|
| B)測試對象繞X 軸先以6°/S 速度轉動 |
|
|
|
| 360°，然后以90°增量旋轉，每隔90° |
|
|
|
| 增量保持 1h,旋轉 360°停止。觀察 2h |
|
|
|
| C)測試對象繞Y 軸先以6°/S 速度轉動 |
|
|
|
| 360°，然后以90°增量旋轉，每隔90° |
|
|
|
| 增量保持 1h，旋轉 360°停止，觀察 2H |
|
|
|
| D)要求：蓄電池包或系統無泄漏、外殼 |
|
|
|
| 破裂、著火或爆炸等現象，并保持連接 |
|
|
|
| 可靠、結構完好，試驗后的絕緣電阻值 |
|
|
|
| 不小于 100Ω/V |
|
|
5 | 模擬碰 | A)測試對象為蓄電池包或系統 |
|
|
| 撞 | B)測試對象水平安裝在帶有支架的臺 |
|
|
|
| 車上，根據測試對象的使用環境給臺車 |
|
|
|
| 施加表 7 和圖 3 中規定的脈沖（汽車行 |
|
|
|
| 駛方向為 X 軸，另一垂直于行駛方向的 |
|
|
|
| 水平方向為 Y 軸）。觀察 2H |
|
|
|
| C)要求：蓄電池包或系統無泄漏、外殼 |
|
|
|
| 破裂、著火或爆炸等現象。 |
|
|
|
|
|
|
|
6 | 擠壓 | a) 測試對象為蓄電池包或系統 |
|
|
|
| b) 按下列條件進行加壓： |
| 包擠壓試驗臺 |
|
| ——擠壓板形式：半徑75mm的半圓柱 |
|
|
|
| 體，半圓柱體的高度大于被擠壓電池的 |
|
|
|
| 尺寸，但不超過1m。 |
|
|
|
| ——擠壓方向：X和Y方向（汽車行駛 | 擠壓試驗機 |
|
|
| 方向為X軸，另一垂直于行駛方向的水 |
|
|
|
| 平方向為Y軸） |
|
|
|
| ——擠壓程度：擠壓力達到 200KN 或擠 |
|
|
|
| 壓變形量達到擠壓方向的整體尺寸的 |
|
|
|
| 30%時停止擠壓。 |
|
|
|
| ——擠壓力達到蓄電池模塊重量的 |
|
|
|
| 1000倍和500kN中較大值。 |
|
|
|
| ——保持 10min。 |
|
|
|
| c) 觀察1h。 |
|
|
D)要求：蓄電池包或系統無著火、爆炸
現象
東莞市貝爾試驗設備有限公司 | www.bellgroup.me |
|
|
|
|
|
|
|
|
|
|
|
|
7 | 溫度沖 | A)測試對象為蓄電池包或系統 |
|
|
|
|
| 擊 | B)測試對象置于（-40±2)℃~（85± | 快速溫變（濕熱）試驗 |
|
|
|
|
| 2）℃的交變溫度環境中，兩種極端溫 | 箱 |
|
|
|
|
| 度的轉換時間在30min以內。測試對象 |
|
|
|
|
|
| 在每個極端溫度環境中保持8H，循環5 |
|
|
|
|
|
| 次。在室溫下觀察2H |
|
|
|
|
|
| C)要求：蓄電池包或系統無泄漏、外殼 |
|
|
|
|
|
| 破裂、著火或爆炸等現象。試驗后的絕 |
|
|
|
|
|
| 緣電阻值不小于100Ω/V |
|
|
|
|
|
|
|
|
|
|
|
8 | 濕熱循 | A)測試對象為蓄電池包或系統 |
|
|
|
|
| 環 | B)參考 GB/T2423.4 執行試驗 Db、變量 | 快速溫變（濕熱）試驗 |
|
|
|
|
| 見圖 4.其中最高溫度是+80℃，循環次 | 箱 |
|
|
|
|
| 數 5 次。在室溫下觀察 2H |
|
|
|
|
|
| C)要求：蓄電池包或系統無泄漏、外殼 |
|
|
|
|
|
| 破裂、著火或爆炸等現象。試驗后 30min |
|
|
|
|
|
| 之內的絕緣電阻值不小于 100Ω/V |
|
|
|
|
|
|
|
|
|
|
|
9 | 海水浸 | A)測試對象為蓄電池包或系統 |
|
|
|
|
| 泡 | B)室溫下，測試對象以實車裝配狀態與 |
|
|
|
|
|
| 整車線束相連，然后以實車裝配方向置 |
|
|
|
|
|
|
|
|
|
|
|
|
| 于 3.5%NaCL 溶液（質量分數，模擬常 |
|
|
|
|
|
| 溫下的海水成分）中 2H。水深要足以淹 |
|
|
|
|
|
| 沒測試對象。觀察 2H |
|
|
|
|
|
| C)要求：蓄電池包或系統無著火或爆炸 |
|
|
|
|
|
| 等現象 |
|
|
|
|
|
|
|
|
|
|
|
10 | 外部火 | A）測試對象為蓄電池包或系統 | 外部火燒試 |
|
|
|
| 燒 | B）測試中，盛放汽油的平盤尺寸超過 | 驗機 |
|
|
|
|
| 測試對象水平尺寸 20CM ，不超過 |
|
|
|
|
|
| 50CM。平盤高度不高于汽油表面8CM。 |
|
|
|
|
|
| 汽油液面與測試對象的距離設定為 |
|
|
|
|
|
| 50CM，或者為車輛空載狀態下測試對 |
|
|
|
|
|
| 象底面的離地高度，或者由雙方商定。 |
|
|
|
|
|
| 平盤底層注入水。 |
|
|
|
|
|
| C）在離被測設備至少 3M 遠的地方點 |
|
|
|
|
|
| 燃汽油，經過 60S 的預熱后，將油盤置 |
|
|
|
|
|
| 于被測設備下方。如果油盤尺寸太大， |
|
|
|
|
|
| 無法移動，可以采用移動被測樣品盒支 |
|
|
|
|
|
| 架的方式。 |
|
|
|
|
|
| D）測試對象直接暴露在火焰下 70S |
|
|
|
|
|
| E）將蓋板蓋在油盤上。測試對象在該 |
|
|
|
|
|
| 狀態下測試 60S?；蚪涬p方協商同意， |
|
|
|
|
|
|
|
|
|
|
|
| 繼續直接暴露在火焰中 60S。 |
|
|
|
|
| F）將油盤移走，觀察 2H |
|
|
|
|
| G）要求：蓄電池包或系統無爆炸線性， |
|
|
|
|
| 若有火苗，應在火源移開后 2min 內熄 |
|
|
|
|
| 滅 |
|
|
|
|
|
|
|
|
|
11 | 鹽霧 | A）測試對象為蓄電池包或系統 |
|
|
|
|
| B）參照 GB/T2423.18 嚴酷等級（5）進 | 濕試驗房 |
|
|
|
| 行四個試驗循環。 |
|
|
|
|
| C）鹽溶液采用氯化鈉（化學純、分析 |
|
|
|
|
| 純）和蒸餾水或去離子水配置，其濃度 |
|
|
|
|
| 為（5±0.1）%（質量分數）。（20±2）℃ |
|
|
|
|
| 下測量 PH 值在 6.5~7.2 之間。 |
|
|
|
|
| D）將測試對象放入鹽霧箱，在 15℃ |
|
|
|
|
| ~35℃下噴鹽霧 2H，噴霧結束后，將測 |
|
|
|
|
| 試對象轉移到濕熱箱中存 20H~22H，溫 |
|
|
|
|
| 度為（40±2）℃，相對濕度為（93± |
|
|
|
|
| 3）%，組成一個循環。將這一循環再 |
|
|
|
|
| 重復三次，然后在試驗標準大氣條件 |
|
|
|
|
| （溫度為 23 ± 2 ℃ ，相對濕度為 |
|
|
|
|
| 45%~55%下存 3D，組成一個周期。重 |
|
|
|
|
| 復進行 4 個周期測試。 |
|
|
|
|
| E）要求：蓄電池包或系統無泄漏、外 |
|
|
|
|
| 殼破裂、著火或爆炸現象。 |
|
|
|
|
|
|
|
|
|
12 | 高海拔 | A）測試對象為蓄電池包或系統 | 高海拔試驗 |
|
|
|
| B）測試環境：海拔高度為 4000M 或同 | 裝置 |
|
|
|
| 高度的氣壓條件，溫度為室溫。 |
|
|
|
|
| C）在 B）的測試環境下擱置 5H，對測 |
|
|
|
|
| 試對象進行 1C（不超過 400A）恒流放 |
|
|
|
|
| 電至放電截止條件。觀察 2H |
|
|
|
|
| D）要求：蓄電池包或系統無放電電流 |
|
|
|
|
| 銳變、電壓異常、泄漏、外殼破裂、著 |
|
|
|
|
| 火或爆炸等現象。試驗后的絕緣電阻值 |
|
|
|
|
| 不小于 100Ω/V |
|
|
|
13 | 過溫保 | A）測試對象為蓄電池系統 |
|
|
|
| 護 | B）測試中測試對象中所有控制系統處 |
|
|
|
|
| 于工作狀態 |
|
|
|
|
| C）測試溫度為測試對象最高工作溫 |
|
|
|
|
| 度，以測試對象允許的最大持續充放電 |
|
|
|
|
| 電流進行充放電試驗，直至電池管理系 |
|
|
|
|
| 統起作用，或達到以下條件時停止試 |
|
|
|
|
| 驗： |
|
|
|
|
| --超過最高工作溫度 10℃ |
|
|
|
|
| --在 1H 內最高溫度變化值小于 4℃ |
|
|
|
|
| --出現其他意外情況 |
|
|
|
東莞市貝爾試驗設備有限公司 | www.bellgroup.me |
|
|
|
|
|
|
|
|
|
|
|
| D）要求：電池管理系統起作用，蓄電 |
|
|
|
|
| 池系統無噴氣、外殼破裂、著火或爆炸 |
|
|
|
|
| 等現象。試驗后的絕緣電阻值不小于 |
|
|
|
|
| 100Ω/V |
|
|
|
14 | 短路保 | A）測試對象為蓄電池系統 |
|
|
|
| 護 | B）測試中測試對象的所有控制系統應 |
|
|
|
|
| 處于工作狀態。 |
|
|
|
|
| C）將測試對象的接線端短路 10min |
|
|
|
|
| D）短路電阻不大于 20mΩ，由雙方共 |
|
|
|
|
| 同商定。觀察 2H |
|
|
|
|
| E）要求：保護裝置起作用，蓄電池系 |
|
|
|
|
| 統無泄漏、外殼破裂、著火或爆炸等現 |
|
|
|
|
| 象。試驗后的絕緣電阻值不小于 100Ω |
|
|
|
|
| /V |
|
|
|
15 | 過充電 | A）測試對象為蓄電池系統 |
|
|
|
| 保護 | B）測試中測試對象中所有控制系統應 |
|
|
|
|
| 處于工作狀態。 |
|
|
|
|
| C）充電電流倍率為 1C 或者由雙方協 |
|
|
|
|
| 商確定，充電至電池管理系統系統起作 |
|
|
|
|
| 用，或達到以下條件時停止試驗： |
|
|
|
|
| ——測試對象的最高電壓的 1.2 倍； |
|
|
|
|
| ——SOC=130% |
|
|
|
|
| ——超過廠家規定的最高溫度 5℃ |
|
|
|
|
| ——出現其他意外情況。 |
|
|
|
|
| 試驗后，觀察 2H |
|
|
|
|
| D）要求：電池管理系統起作用，蓄電 |
|
|
|
|
| 池系統無外殼破裂，著火或爆炸等現 |
|
|
|
|
| 象。試驗后的絕緣電阻值不小于 100Ω |
|
|
|
|
| /V |
|
|
|
16 | 過放電 | A）測試對象為蓄電池系統 |
|
|
|
| 保護 | B）測試中測試對象中所有控制系統應 |
|
|
|
|
| 處于工作狀態。 |
|
|
|
|
| C）標準放電至放電截止條件，繼續以 |
|
|
|
|
| 1C（不超過 400A）放電，直至電池管 |
|
|
|
|
| 理系統起作用，或達到以下條件時停止 |
|
|
|
|
| 試驗： |
|
|
|
|
| ——總電壓低于額定電壓的 25% |
|
|
|
|
| ——過放電時間超過 30min |
|
|
|
|
| ——廠家規定的最高溫度 5℃ |
|
|
|
|
| ——出現其他意外情況。 |
|
|
|
|
| 試驗后，觀察 2H |
|
|
|
|
| D）要求：電池管理系統起作用，蓄電 |
|
|
|
|
| 池系統無外殼破裂，著火或爆炸等現 |
|
|
|
|
| 象。試驗后的絕緣電阻值不小于 100Ω |
|
|
|
|
|
|
|
|
|
